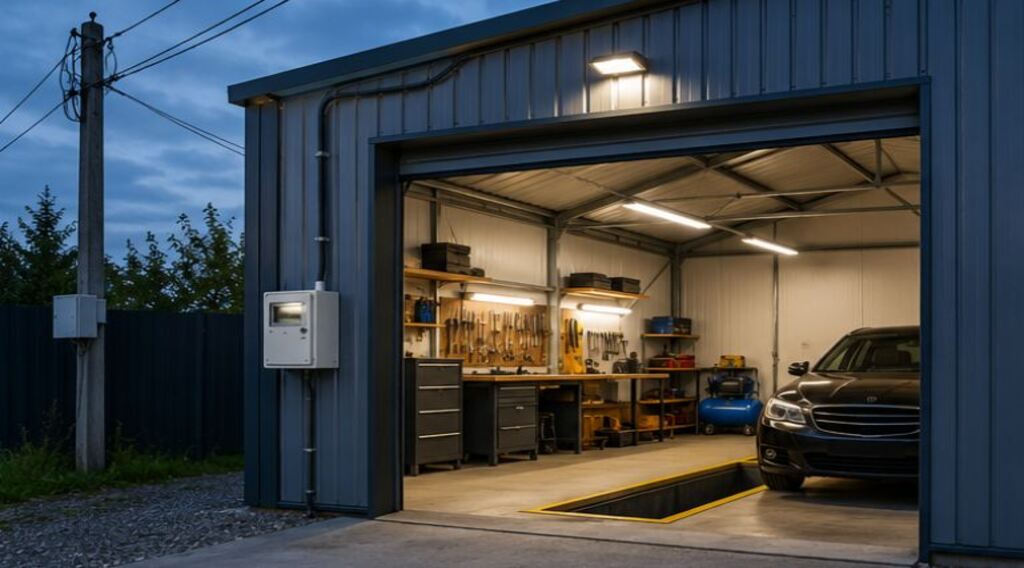

Ввод электричества и заземление в гараж: полное руководство

Комфортная эксплуатация любого надворного сооружения немыслима без работы надежных инженерных сетей. Электрификация технического помещения имеет специфику, отличающуюся от проводки внутри жилого дома. Высокая влажность, перепады температур и силовое оборудование выдвигают жесткие требования к монтажу. Неправильно выполненный ввод электричества и заземление в гараж могут стать причинами коротких замыканий и возгораний.

Зачем нужно электричество и заземление в гараже

Современный гараж давно перестал быть просто укрытием для автомобиля. Стабильное энергоснабжение позволяет решать обширный спектр задач: от освещения смотровой ямы до зарядки аккумулятора, использования компрессоров и сварочных аппаратов.

Однако высокая концентрация электроприборов внутри строения, металлические элементы которого проводят ток, формирует зону повышенной опасности. Заземление выполняет критическую задачу: оно создает путь наименьшего сопротивления, по которому ток утечки уходит по защитному проводнику, а защитные устройства — УЗО, дифавтомат или автоматический выключатель при коротком замыкании — отключают питание.

Способы ввода электричества: воздушный vs подземный

Доставить питающую линию от магистральной опоры или распределительного щита можно двумя путями.

• — Воздушный метод наименее трудоемкий. Для его реализации применяется самонесущий изолированный провод (СИП). Здесь важно выдерживать нормативные расстояния: высота провода над проезжей частью должна составлять не менее 5 метров, а непосредственно у ввода в строение — не ниже 2,75 метров. Недостаток способа — подверженность ветровым нагрузкам и ухудшение эстетического вида;
• — Подземный метод более долговечен и эстетичен, так как кабель скрыт от климатических воздействий. Для прокладки в траншее используют бронированный медный вариант или провод в прочной ПНД-трубе. Траншея выкапывается на глубину не менее 0,7 метра. Подземный ввод идеально подходит, если на участке устанавливается металлический гараж, так как кабель заводится прямо сквозь основание или пол, оставаясь защищенным от повреждений.

Расчет нагрузки: сколько киловатт нужно гаражу?

Проектирование любой электросети начинается с суммирования мощности всех приборов. Ошибки на этом этапе могут привести к перегреву питающей линии.

Для расчета необходимо выписать пиковую потребляемую мощность устройств:

• — Внутреннее и наружное освещение — до 0,5 кВт.
• — Инструменты (дрели, болгарки, точильные станки) — от 1 до 2,5 кВт.
• — Тепловое оборудование (электрические обогреватели) — от 2 до 5 кВт.
• — Силовое оборудование (сварочный инвертор, компрессор) — от 4 до 6 кВт.

Поскольку все приборы одновременно включаться не будут, итоговую сумму умножают на коэффициент спроса (0,7–0,8). Для стандартной мастерской вполне достаточно выделенной мощности в 5–7 кВт. Если планируется профессиональная деятельность, расчетную планку поднимают до 10–15 кВт.

Выбор кабеля и автоматов: сечение, марка, номинал

На основании нагрузки подбираются проводники и приборы защиты. Использование кабелей сомнительного качества или завышение номиналов автоматических выключателей запрещено ПУЭ.

Для стационарной проводки оптимально использовать медный негорючий кабель (марка ВВГнг-LS). Сечение жил подбирается по току нагрузки:

• — Для цепей освещения используют проводники сечением 1,5 кв. мм, которые защищают автоматическим выключателем номиналом 10 Ампер;
• — Для стандартных розеточных групп необходима модель сечением 2,5 кв. мм в паре с автоматом на 16 Ампер;
• — Для ввода силовой магистрали от дома к гаражному щитку закладывают медный кабель сечением не менее 4–6 кв. мм, защищенный вводным автоматом на 25 или 32 Ампера.

Схема подключения: однофазная vs трехфазная сеть

Тип сети определяет функциональные возможности всей мастерской и зависит от технических условий, выданных энергоснабжающей организацией:

• — Однофазная (220 Вольт) — классический вариант, который подводится к большинству построек. Она проста в установке, а трехжильного кабеля вполне достаточно для питания стандартного бытового инструмента, компрессоров и осветительных приборов;
• — Трехфазная (380 Вольт) имеет сложную структуру и предоставляет серьезные преимущества. Она необходима, если планируется эксплуатация профессионального промышленного оборудования. Такая схема позволяет сбалансировать нагрузку по фазам, избегая просадок напряжения в общей сети.

Устройство контура заземления в гараже

Для создания эффективной защиты недостаточно просто проложить трехжильный провод внутри здания, необходимо обустроить полноценный внешний контур, способный рассеивать ток в грунте.

Существует две основные схемы: линейная и замкнутая треугольная, среди которых треугольная считается самой надежной. Контур состоит из вертикальных заземлителей (стальные уголки 50х50 мм или стержни диаметром от 16 мм) длиной 2,5–3 метра, которые вбиваются в землю и соединяются горизонтальной стальной полосой методом сварки. Главный критерий качества контура — его электрическое сопротивление. Для сетей 220/380 Вольт в теплое время года оно не должно превышать значение 4 Ом.

Инструкция по монтажу: пошаговая инструкция с фото и схемами

Шаг 1: Подготовка траншеи контура. Рядом со строением выкапывается траншея в форме равностороннего треугольника со стороной 1,2–1,5 м и глубиной около 0,5–0,7 м.

Шаг 2: Погружение электродов. По углам треугольника вертикально забиваются стальные стержни. Они должны уйти в землю так, чтобы верхние концы выступали над дном траншеи на 10–15 см.

Шаг 3: Сварка контура. С помощью стальной полосы сечением 40х4 мм все три электрода свариваются в единую конструкцию. Места сварки обязательно покрывают битумным лаком для защиты от коррозии. Окрашивать электроды, находящиеся в земле, запрещено.

Шаг 4: Ввод в помещение. От одной из вершин треугольника стальная полоса прокладывается по траншее и выводится на цоколь здания. К концу полосы приваривается болт М8 или М10 для крепления медного проводника, который заводится в распределительный щиток на шину PE.

Заземление и молниезащита: почему без них нельзя?

Заземляющий контур нужен не только для защиты от пробоя фазы на корпус инструмента. Вторая важнейшая задача — это молниезащита строения.

Во время грозы любое отдельно стоящее здание может подвергнуться прямому удару молнии. Особенно уязвимы в этом отношении легкие сооружения из металлоконструкций. Профессиональная система молниезащиты включает в себя молниеприемник, токоотвод и контур заземления. При прямом ударе молнии ток должен отводиться по специально предусмотренным токоотводам к заземлителю. Нельзя считать металлическую обшивку полноценной молниезащитой без расчета и правильного соединения элементов.

Согласование и документы: как узаконить подключение?

Самостоятельная укладка проводки внутри строения не требует разрешений, но подключение к внешним электрическим сетям должно быть легальным:

1. Подача заявки в местную сетевую организацию на выдачу технических условий (ТУ);
2. Разработка проекта или плана электроснабжения (в зависимости от требуемой мощности);
3. Выполнение монтажных работ в соответствии с ТУ (установка прибора учета, вводного автомата);
4. Вызов инспектора энергосбытовой компании для осмотра узла учета, проверки параметров заземления, опломбировки счетчика и подписания акта об осуществлении технологического присоединения.

Типичные ошибки и как их избежать

Изучение опыта проведения подобных работ позволяет выделить несколько критических ошибок, совершаемых неопытными монтажниками:

• — Использование нулевого рабочего проводника вместо полноценного защитного заземления («зануление» в розетках). При случайном обрыве нуля на магистральной линии все корпуса приборов мгновенно окажутся под опасным напряжением.
• — Скрутка медных и алюминиевых жил напрямую. В условиях переменной влажности гаража гальваническая пара быстро окисляется, контакт ослабевает и начинает греться, что ведет к пожару. Грамотный электрик всегда использует для соединений надежные клеммники.
• — Если кабель заводится в металлический гараж, недопустимо прокладывать его по внутренним стенкам без использования диэлектрических кабель-каналов или гофрированных труб. Любое перетирание изоляции о край стального листа вызовет короткое замыкание.

Соблюдение этих простых правил, использование качественных материалов и следование строительным нормативам позволят создать абсолютно безопасную энергосистему, которая прослужит долгие годы.
